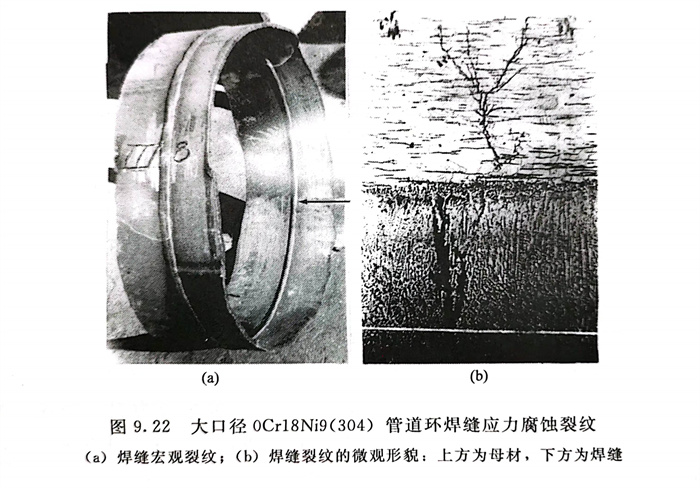

根據(jù)工程需要，國(guó)內(nèi)某廠采購(gòu)了大量0Cr18Ni9（304）不銹鋼中、厚板，采用焊接方法生產(chǎn)了大量的304大口徑不銹鋼管道，鋼板下料后先進(jìn)行縱焊，縱焊后經(jīng)滾圓再進(jìn)行環(huán)縫焊接。環(huán)焊后在無(wú)任何防護(hù)的條件下，置于海灘上海洋性大氣中放置，后來(lái)發(fā)現(xiàn)在環(huán)焊縫處出現(xiàn)大量應(yīng)力腐蝕裂紋（見(jiàn)圖9.22），裂紋從焊縫開(kāi)始并向母材擴(kuò)展，最后導(dǎo)致0Cr18Ni9大量大口徑不銹鋼管道未經(jīng)使用便全部報(bào)廢。

  本書(shū)前面已經(jīng)述及不銹鋼產(chǎn)生應(yīng)力腐蝕的三要素，在0Cr18Ni9作為敏感材料已選定的條件下，只要焊后采取消除應(yīng)力的措施或者焊后對(duì)不銹鋼管道焊縫加以很好地防護(hù)，防止海洋性大氣與不銹鋼管道焊縫相接觸，這種事故完全可以避免。
