某廠腈綸設備HS901 DMF蒸餾塔體，用厚為10mm、20～25mm 0Cr19Ni9 不銹鋼板焊成，其塔體縱、環焊縫均采用手工操作混合氣體保護焊順利地完成。
焊接設備選用瑞典A10-500氣體保護焊機。
保護氣體采用Ar＋O2混合氣體（Ar98％＋O22％），與純Ar焊接相比，它能使熔融金屬表面維持表面張力??；電弧的電子發射能力強且有穩定的含氧原子層，電弧陰極斑點穩定，噴射過渡穩定、飛濺很小，焊縫能平緩過渡，焊縫成形美觀。
焊絲選用瑞典ESAB公司生產的氣體保護焊焊絲OK16.12（其化學成分的質量分?jǐn)?shù)為：C≤0.025％；Si 0.4％；Mn 1.6％；Cr20％；Ni10％），相當于我國惰性氣體保護焊用焊絲（GB 4223-84）牌號H00Cr21Ni10，焊絲直徑為1.2mm。
焊接參數的選擇：
①. 焊接電流要大于臨界電流（160A），進行射流過渡才能使焊接過程穩定。若焊接電流過大，使細滴狀射流過渡變?yōu)樾D(zhuǎn)射流過渡，反使焊縫成形惡化，飛濺增多，空氣易被卷入熔池而產生氣孔；而焊接電流小于臨界電流，則會產生未焊透和未熔合等缺欠。
②. 氣體流量的選擇要考慮工況條件，如果在室內或無風露天作業，氣體流量選用14～16L／min；對于有微風的作業環境，氣體流量要增大到18～20L／min。
③. 焊絲伸出長度的原則為焊絲直徑的10～15倍，一般取12～14mm。
④. 焊槍在施焊過程中應前傾10°～15°，最好采用左向焊，噴嘴不要擋住焊工視線，這樣不易焊偏，熔池受到電弧的沖刷作用也小，可得到較大的熔寬，使焊縫成形平緩、美觀。用手工鎢極氬弧焊時，焊槍可做適當?shù)臋M向擺動。
⑤. 要采用引弧板和收弧板、其材質、板厚、坡口尺寸要與產品相同。
在生產實踐中，對于厚為10mm的0Cr19Ni9不銹鋼板可實現單面焊雙面成形，其焊接參數見表4-61。從表中可以看出，隨著間隙b減少，為了保證焊透，焊接電流要適當加大才能滿足要求。

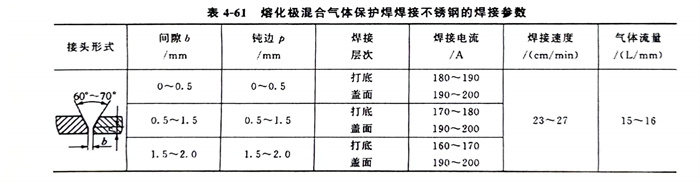

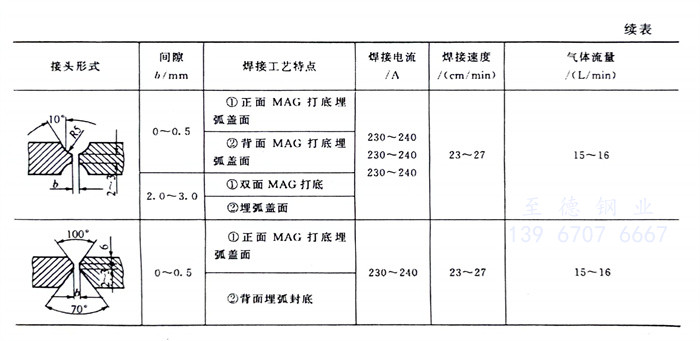

表4-61熔化極混合氣體保護焊焊接不銹鋼的焊接參數

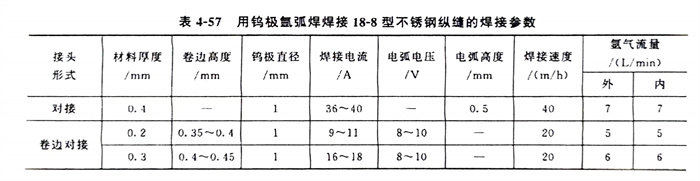

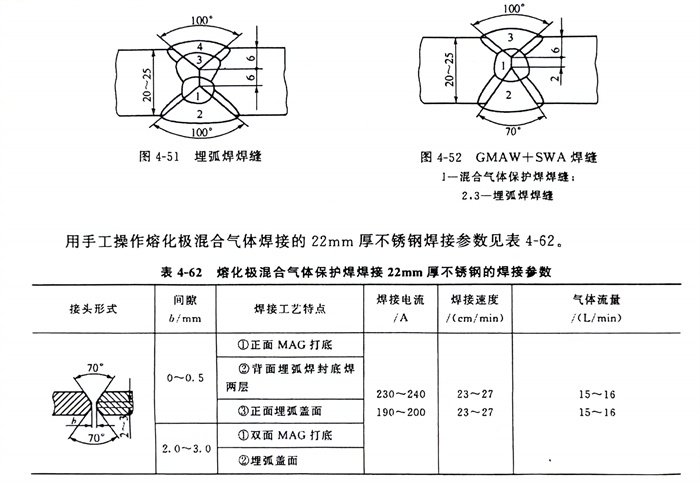

對于厚度22mm的0Cr19Ni9不銹鋼板，焊接參數見表4-57。它與10mm 0Cr19Ni9不銹鋼板焊接相比，在打底焊時采用混合氣體保護焊，而蓋面焊選用埋弧焊。與單獨用埋弧焊相比有下述優點：從圖4-51中可以看出，當埋弧焊焊完第1、2層焊縫后，必須清根；用碳弧氣刨清根后，還要用風動砂輪打磨露出金屬光澤后才能進行第3～4層焊縫的焊接。當采用熔化極混合氣體保護焊進行打底焊，然后再用埋弧焊進行蓋面焊（見圖4-52）時，不需要清根，可大大減輕勞動強度。
用手工操作熔化極混合氣體焊接的22mm厚不銹鋼焊接參數見表4-62。
