工程上的實(shí)際應(yīng)用環(huán)境條件十分復(fù)雜，不同的介質(zhì)、介質(zhì)溫度、介質(zhì)壓力等操作條件的組合，構(gòu)成了無(wú)數(shù)個(gè)選材條件。工業(yè)管道選材除了要確定材料牌號(hào)外，還要確定材料標(biāo)準(zhǔn)，不同的材料標(biāo)準(zhǔn)，對(duì)材料質(zhì)量的要求是不一樣的。

  輸送極度危害介質(zhì)、高度危害介質(zhì)及液化烴的管道應(yīng)采用優(yōu)質(zhì)鋼制造；輸送可燃介質(zhì)的管道不得采用沸騰鋼制造。含碳量大于0.24％的材料，不宜用于焊制管子及管件。在特殊情況下，如選用含碳量超過(guò)0.24％（0.25％）的鋼材，應(yīng)限定碳當(dāng)量不大于0.45％。

工程應(yīng)用：配管設(shè)計(jì)劇烈循環(huán)工況管道組成件應(yīng)符合的一些特殊要求

  劇烈循環(huán)工況是指管道計(jì)算的最大位移應(yīng)力范圍超過(guò)0.8倍的許用位移應(yīng)力范圍，而且在管道組成件的使用壽命期間內(nèi)的當(dāng)量循環(huán)次數(shù)大于7000或由設(shè)計(jì)確定的產(chǎn)生相等效果的條件。由管道熱膨脹產(chǎn)生的位移所計(jì)算的應(yīng)力稱為位移應(yīng)力范圍，從最低溫度到最高溫度的全補(bǔ)償值進(jìn)行計(jì)算的應(yīng)力，稱為計(jì)算的最大位移應(yīng)力范圍。

  劇烈循環(huán)條件下的管道組成件應(yīng)滿足下列要求：采用鍛造件和／或無(wú)縫管件；采用軋制焊接件時(shí)，焊接接頭系數(shù)不小于0.9；采用鋼鑄件時(shí)，鑄造質(zhì)量系數(shù)不小于0.9；不銹鋼管件的壁厚不得低于國(guó)家標(biāo)準(zhǔn)GB 50316 D.0.1規(guī)定的最小壁厚；不選用大于DN40的承插焊接頭；螺紋連接僅限用于溫度計(jì)套管；不采用平焊法蘭，而采用對(duì)焊法蘭，且法蘭連接用的螺栓或螺柱采用合金鋼材料；斜接彎頭（管）的一條焊縫改變方向的角度不大于22.5°。

工程應(yīng)用：常用金屬材料的使用溫度

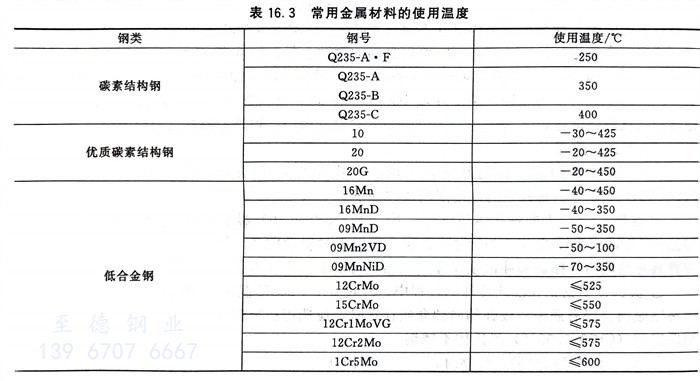

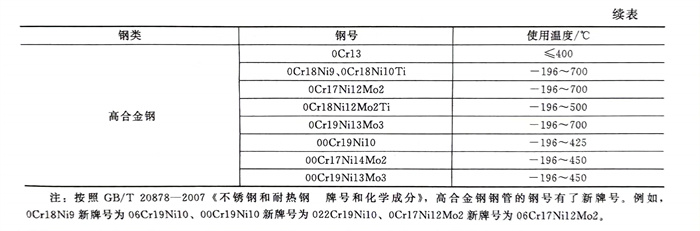

  常用金屬材料的使用溫度見(jiàn)表16.3

工程應(yīng)用：常用ASME基本材料及工程應(yīng)用

  ①. 碳鋼

    使用溫度范圍為5℃，碳鋼碳當(dāng)量（CE）不超過(guò)0.4，用于介質(zhì)無(wú)腐蝕性管道系統(tǒng)（新鮮水、工廠空氣、氮、燃料氣等）。

  ②. 低溫碳鋼

    介質(zhì)最低溫度低于-29℃，用于介質(zhì)低溫?zé)o腐蝕性管道系統(tǒng)（如火炬氣）。

  ③. 奧氏體不銹鋼

    海邊用奧氏體不銹鋼是被限制的，最大介質(zhì)溫度600℃，用于當(dāng)腐蝕率太高以致不能用碳鋼時(shí)（在設(shè)計(jì)壽命內(nèi)典型的腐蝕率為3～6mm）。適用介質(zhì)為燃料氣、化學(xué)制劑、儀表空氣、濕烴化物（腐蝕性）。

  ④. 雙相不銹鋼

    當(dāng)設(shè)計(jì)條件超過(guò)SS316不銹鋼的范圍時(shí)采用。

  ⑤. 合金鋼

    高溫介質(zhì)用鋼有Cr-Mo抗熱鋼（含0.5％～9％Cr，0.5％～1.0％ Mo，最大含0.20％C），最高用于650℃。低溫用鋼：用于0～-195℃，常用鎳鋼。
