《工業(yè)金屬管道設(shè)計(jì)規(guī)范》GB 50316 對焊后熱處理的規(guī)定：碳鋼管道壁厚大于或等于19mm時(shí)應(yīng)進(jìn)行焊后熱處理；管道焊后需要熱處理的厚度及要求除按GB 50316 的規(guī)定外還應(yīng)符合GB 50235《現(xiàn)場設(shè)備、工業(yè)管道焊接工程施工規(guī)范》、GB 50184《工業(yè)金屬管道工程施工質(zhì)量驗(yàn)收規(guī)范》的規(guī)定；當(dāng)15CrMo材料含碳量高于0.15％時(shí)任何壁厚均宜進(jìn)行焊后熱處理；當(dāng)管子或管件采用焊接連接時(shí)推薦的預(yù)熱和熱處理要求所采用的壁厚應(yīng)是連接接頭處的較厚壁厚，其他例外情況見 GB 50316所述。

  SY／T 0011《天然氣凈化處理廠設(shè)計(jì)規(guī)范》的6.3.10條規(guī)定“在酸性環(huán)境中使用的碳鋼管道及設(shè)備應(yīng)進(jìn)行焊后熱處理”。

  SY 4209《石油天然氣建設(shè)工程施工質(zhì)量驗(yàn)收規(guī)范 天然氣凈化處理廠工程》中說明含量大于5％的焊縫熱處理后要進(jìn)行硬度檢查。

  GB 50236《現(xiàn)場設(shè)備、工業(yè)管道焊接工程施工規(guī)范》中僅對壁厚大于30mm的有溫度要求，而薄壁管未有要求及做法。

  SH 3059 規(guī)定以下情況需要焊后熱處理。

  ①. 在濕H2S應(yīng)力腐蝕環(huán)境中，壓力管道需經(jīng)焊后熱處理，熱處理后焊縫（含熱影響區(qū)）的硬度不大于200HB。

  ②. 在液氨應(yīng)力腐蝕環(huán)境中，使用低碳鋼和低合金高強(qiáng)度鋼（包括焊接接頭）。對于Q235-A、Q235-B、Q235-C、20、16Mn鋼，應(yīng)焊后進(jìn)行消除應(yīng)力熱處理。對于15MnV、18MnMoNb低合金高強(qiáng)度鋼，焊后必須進(jìn)行消除應(yīng)力熱處理。

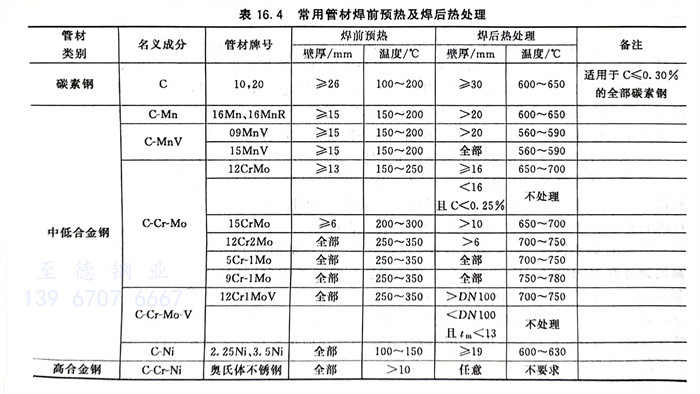

常用管材焊前預(yù)熱及焊后熱處理（表16.4）
