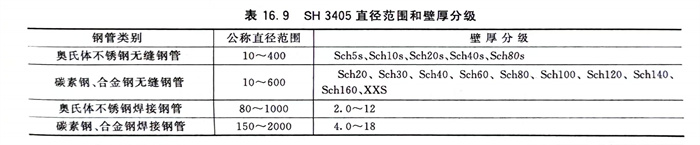

1. 管子   尺寸系列標準（SH 3405）基本屬于“大外徑系列”。SH3405等效采用了ISO4200標準，故當DN≤1100mm時，它能與ASME B36.1／36.19標準配套使用。SH 3405 直徑范圍和壁厚分級見表16.9。

   2. 法蘭   標準SH3406屬于“美式法蘭”。公稱壓力：PN1.0、PN2.0（CL150）、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600)、PN15.0(CL900)、PN25.0（CL1500）、PN42.0（CL2500）共8個等級。公稱直徑：DN15～DN1500。法蘭密封面：當DN≤600mm時，有凸臺面、凹凸面、全平面、榫槽面、環槽面5種；當DN≥650mm時，只有凸臺面1種。法蘭形式：當DN≤600mm時，有平焊、對焊、承插焊、螺紋連接、松套5種；當DN≥650時，只有對焊1種。SH3406等效采用了ASME B16.5和API 605標準，屬于“美式法蘭”。SH 3406在結構尺寸和密封面形式上與ASME B16.5、API605有著很好的互換性，因此它能與ASME、API、MSS等標準的管道元件配套使用。但因?yàn)镾H 3406采用了我國材料標準而不是美國材料標準（ASTM），故二者的許用壓力值有少許偏差，故在考慮二者互換時，應注意核對。

  石化行業標準體系中常用的配管設計管道材料標準有：SH3401《管法蘭用石棉橡膠板墊片》、SH 3402《管法蘭用聚四氟乙烯包覆墊片》、SH 3403《管法蘭用金屬環墊片》、SH3404《管法蘭用緊固件》、SH 3405《石油化工企業鋼管尺寸系列》、SH3406《石油化工鋼制管法蘭》、SH 3407《管法蘭用纏繞式墊片》、SH 3408《鋼制對焊無縫管件》、SH 3409《鋼板制對焊管件》、SH 3410《鍛鋼制承插焊管件》等。
