工業管道標準體系是比較多的，而且各標準體系之間有些是不能配套使用的，工程中經常遇到在一個裝置上同時采用兩套或多套標準體系的情況，或者是由于某套標準體系的應用標準不完善，需要其他體系的標準進行支持。除了了解有關的標準體系之外，還應知道各體系之間的標準配合問題。

  工業管道設計的第一步就是選擇標準體系，并作為裝置的設計統一規定，通過項目經理分發至各相關專業，以避免各相關專業因采用不能互換的其他標準體系而導致錯誤。

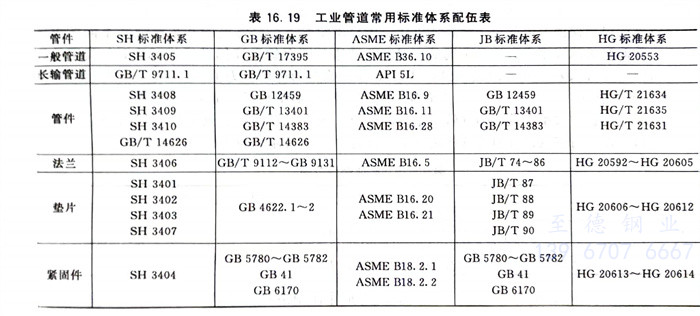

  世界各國應用的標準體系雖多，但大體上可以分為兩大類。工業管道常用標準體系配伍見表16.19。

 上述各標準體系間的標準配合時應注意下面一些問題：

   ①. GB法蘭與SH法蘭，二者引用的材料標準不盡相同。

   ②. SH標準體系中引用API閥門時，應注意二者的溫度-壓力值的差別。尤其是碳素鋼和鉻鉬鋼材料，由于二者應用的材料的可比性較差，往往會出現這種情況：對同一個公稱壓力等級，SH法蘭比同一溫度下API閥門的許用壓力值低很多，此時就應適當提高法蘭材料的強度等級，否則會造成閥門能力的浪費。

   ③. GB和SH標準體系中，管子尺寸系列有少量的差異，應用時應加以注意。

  工業管道標準體系配伍設計的注意事項：可用的工業管道標準體系比較多，而且各標準體系之間有些是不能配套使用的，有些雖然基本能配套使用但尚有個別問題應注意。一個裝置或同時建設的幾個裝置應盡量采用同一個標準體系，這樣可以避免由于不同標準體系之間的配合問題而帶來的一些錯誤。工程中經常遇到在一個裝置上同時采用兩套或多套標準體系的情況，或者是由于某套標準體系的應用標準不完善，需要其他體系的標準進行支持。這就要求材料工程師除了在了解有關的標準體系之外，還應知道各體系之間的標準配合問題，要注意核對各標準的溫度-壓力值。
