04Cr12Ni5Ti 不銹鋼是低碳含鎳馬氏體不銹鋼，其退火狀態(tài)的屈服強(qiáng)度約為1Cr13不銹鋼的兩倍，且保留了奧氏體不銹鋼優(yōu)良的成形性能和焊接性能。其特點(diǎn)是價(jià)格便宜，制造成本低，加工后不必進(jìn)行消應(yīng)力熱處理。該鋼適宜制作剛度要求較高的結(jié)構(gòu)件，用于野外的某些結(jié)構(gòu)，可不必采取涂裝油漆等保護(hù)措施。

一、化學(xué)成分

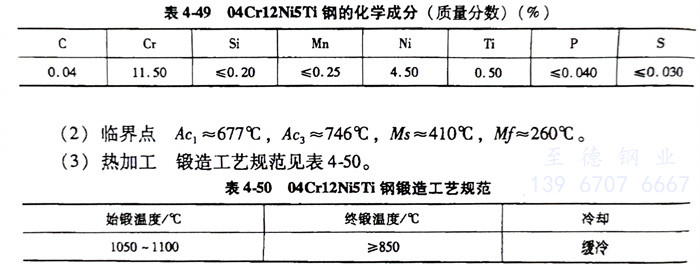

   04Cr12Ni5Ti 不銹鋼的化學(xué)成分見(jiàn)表4-49。

二、臨界點(diǎn)

   04Cr12Ni5Ti 不銹鋼的 A_c1≈677℃、A_c3≈746℃、Ms≈410℃Mf≈260℃。

三、熱加工

   04Cr12Ni5Ti 不銹鋼鍛造工藝規(guī)范見(jiàn)表4-50。

四、預(yù)備熱處理

  預(yù)備熱處理的過(guò)程如下：

   1. 退火溫度：816～982℃，空冷。

   2. 消應(yīng)力退火溫度為370℃，空冷，多數(shù)場(chǎng)合不需消應(yīng)力退火。

五、力學(xué)性能

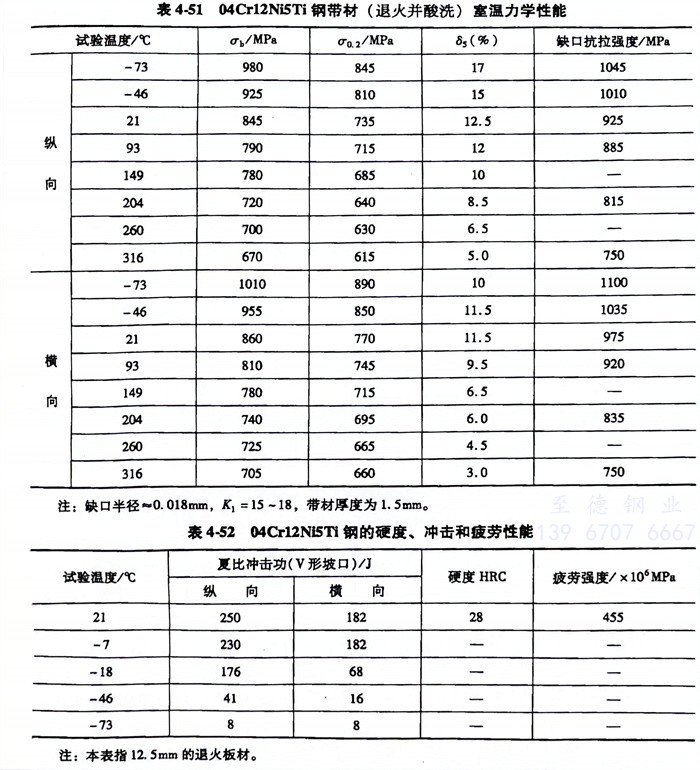

   04Cr12Ni5Ti 不銹鋼室溫力學(xué)性能見(jiàn)表4-51，硬度、沖擊和疲勞性能見(jiàn)表4-52。

六、耐蝕性比較

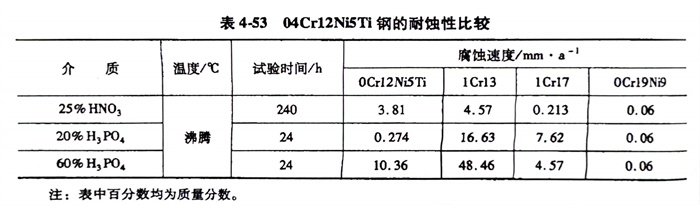

    04Cr12Ni5Ti鋼的耐蝕性比較見(jiàn)表4-53。

   此鋼與其他三種鋼的耐蝕性比較（至開(kāi)始銹蝕的時(shí)間）：12Cr13：20～24h、10Cr17: 32~48h、 04Cr12Ni5Ti: 72~100h、06Cr19Ni9: 100~200h。
