30Cr17Mo 鋼屬于馬氏體不銹鋼，耐蝕性優(yōu)良，有較好的強(qiáng)度和硬度，經(jīng)淬火和低溫回火后硬度可達(dá)48HRC，是預(yù)硬型和淬硬性通用型耐腐蝕塑料模具鋼。該鋼經(jīng)軟化退火后，硬度≤230HBW，具有較好的機(jī)械加工性能，該鋼經(jīng)淬火及回火后，具有較高的硬度、耐磨性和很好的耐應(yīng)力腐蝕性能、拋光性能。適宜制造承受高負(fù)荷、高耐磨及在腐蝕介質(zhì)作用下的塑料模具和透明制品模具，以及要求強(qiáng)度較高且受腐蝕介質(zhì)作用耐磨損的工件，如測(cè)量工具、醫(yī)療器械等。

一、化學(xué)成分

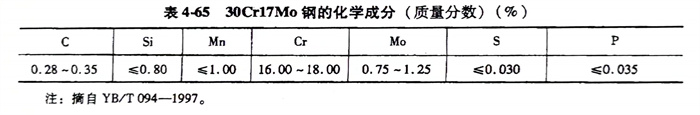

   30Cr17Mo 不銹鋼的化學(xué)成分見(jiàn)表4-65。

二、熱加工

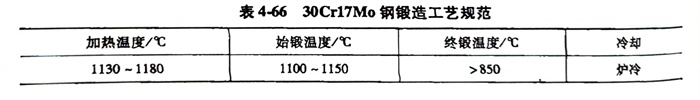

   30Cr17Mo 不銹鋼的鍛造工藝規(guī)范見(jiàn)表4-66。

三、預(yù)備熱處理

  預(yù)備熱處理的過(guò)程如下：

    1. 退火：加熱溫度為850～870℃，保溫4～6h，爐冷至550℃以下出爐空冷，硬度≤230HBW。

    2. 再結(jié)晶退火：加熱溫度為730～750℃，空冷。

四、淬火及回火

    30Cr17Mo 不銹鋼的淬火溫度為1000～1050℃，油冷或空冷，硬度為48～50HRC；回火溫度為160～180℃，硬度為47～48HRC。

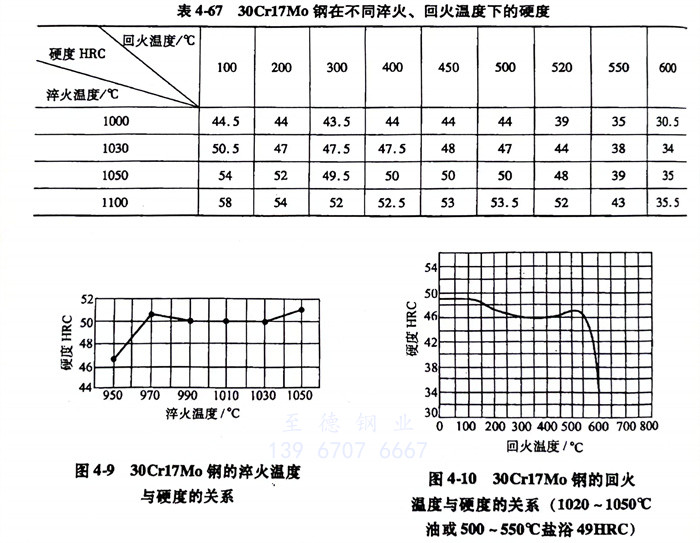

    不同淬火、回火溫度的硬度見(jiàn)表4-67、圖4-9和圖4-10。
