40Cr17Mo 不銹鋼是近幾年來(lái)開(kāi)發(fā)的耐蝕型塑料模具鋼品種，屬中碳高鉻馬氏體不銹鋼。該鋼一般采用電爐冶煉＋爐外精煉或電爐冶煉＋爐外精煉＋電渣重熔工藝生產(chǎn)。其性能和3Cr17Mo 不銹鋼相似。該鋼經(jīng)軟化退火后，硬度≤230HBW，具有較好的機(jī)械加工性能，經(jīng)淬火及回火后，具有較高的強(qiáng)度、硬度、耐磨性和較好的耐應(yīng)力腐蝕性能、拋光性能、適宜制造高負(fù)荷、高耐磨及在腐蝕介質(zhì)作用下的塑料模具，以及強(qiáng)度要求較高且受腐蝕介質(zhì)作用的耐磨損的零件，如測(cè)量工具和醫(yī)療器械等。

一、化學(xué)成分

   40Cr17Mo 不銹鋼的化學(xué)成分見(jiàn)表4-80。

二、臨界點(diǎn)

   A_c1≈795~910℃、Ms≈180℃。

三、熱加工

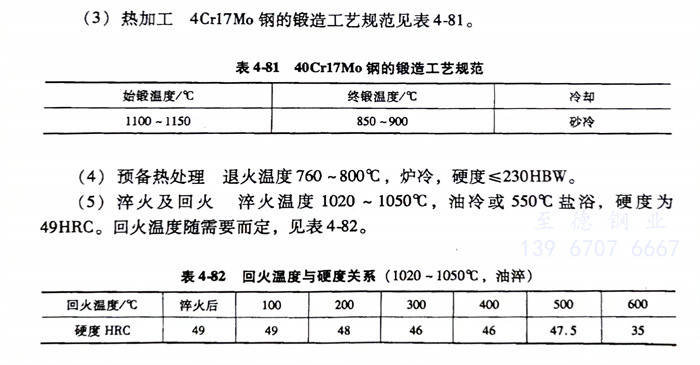

   40Cr17Mo 不銹鋼的鍛造工藝規(guī)范見(jiàn)表4-81。

四、預(yù)備熱處理

   退火溫度760～800℃，爐冷，硬度≤230HBW。

五、淬火及回火

   淬火溫度1020～1050℃，油冷或550℃鹽浴，硬度為49HRC。回火溫度隨需要而定，見(jiàn)表4-82。
