108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼是馬氏體不銹鋼，由于碳含量（質(zhì)量分?jǐn)?shù)）高達(dá)0.95％～1.20％，在可硬性不銹鋼中硬度最高，性能和用途類似于85Cr17（8Cr17）鋼，主要用于制作噴嘴和軸承等。

一、化學(xué)成分

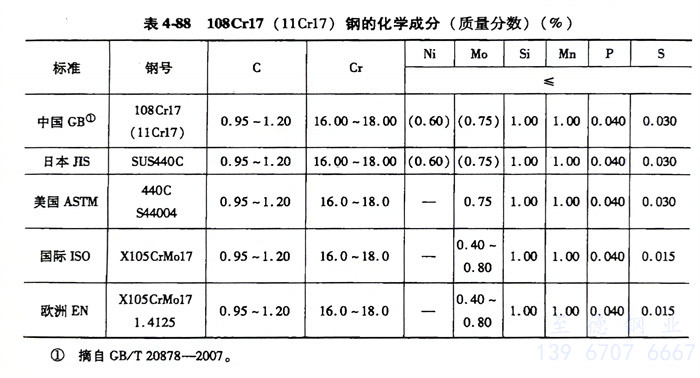

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼的化學(xué)成分見表4-88。

二、熱加工

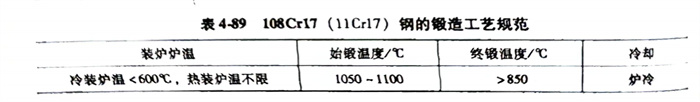

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼鍛造工藝規(guī)范見表4-89。

   應(yīng)特別注意鋼的熱加工工藝，最好采用冷裝加熱（＜600℃），加熱速度不宜太快，尤其是在700℃以下時，同時應(yīng)該控制較高的停鍛、軋溫度，并嚴(yán)格注意緩冷條件。

三、預(yù)備熱處理

  預(yù)備熱處理的過程如下：

    1. 軟化退火：加熱溫度為800～840℃，爐冷到500℃以下出爐空冷，退火組織為珠光體，硬度≤269HBW。

    2. 完全退火：加熱溫度為840～920℃，爐冷，硬度≤269HBW。

四、淬火及回火

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼淬火溫度1010～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃，空冷，硬度≥58HRC。
