90Cr18MoV、1.4112、S44003、440B不銹鋼是一種高碳高鉻馬氏體不銹鋼，是在95Cr18（9Cr18）不銹鋼的基礎(chǔ)上加入了鉬和釩，熱強(qiáng)性和耐回火性均優(yōu)于95Cr18（9Cr18）鋼，性能和用途類似于95Cr18（9Cr18）鋼，用于制造在腐蝕環(huán)境、強(qiáng)氧化氣氛中工作的軸承，如石油、化工、船舶機(jī)械中的軸承及耐磨零件，以及機(jī)械刀具、量具、刃具、外科手術(shù)刀具等，并適宜制造高負(fù)荷、高耐磨、在腐蝕介質(zhì)作用下的塑料模具。

一、化學(xué)成分

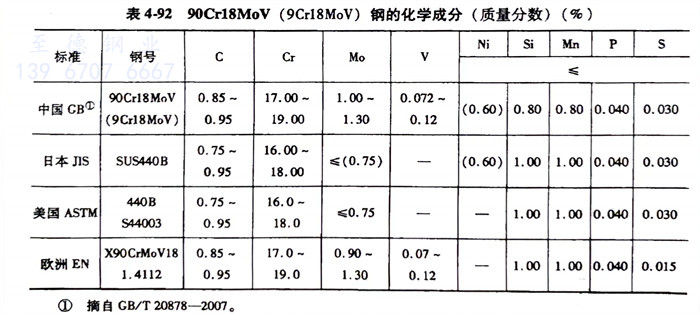

   90Cr18MoV (9Cr18MoV) 不銹鋼的化學(xué)成分見(jiàn)表4-92。

二、熱加工

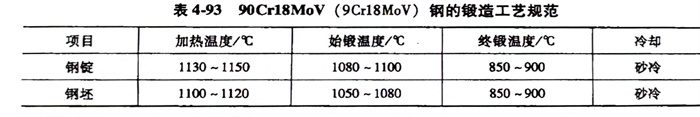

   鍛造工藝規(guī)范見(jiàn)表4-93。應(yīng)特別注意90Cr18MoV (9Cr18MoV) 不銹鋼的熱加工工藝，最好采用冷裝爐加熱，加熱速度不宜太快，尤其在700℃以下時(shí)，同時(shí)應(yīng)該控制較高的終鍛溫度，并嚴(yán)格注意緩冷條件。

三、預(yù)備熱處理

  預(yù)備熱處理的過(guò)程如下：

    1. 退火溫度850～870℃，保溫4～6h，爐冷至600℃以下出爐，退火后硬度≤269HBW。

    2. 再結(jié)晶退火：加熱溫度為730～750℃，空冷。

四、淬火及回火

  90Cr18MoV、1.4112、S44003、440B不銹鋼淬火溫度1050～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃保溫3～5，硬度≥58HRC。~5h
