14Cr11MoV（1Cr11MoV）不銹鋼是鉻鉬釩馬氏體不銹耐熱鋼，有較好的熱強性、組織穩(wěn)定性、良好的減振性以及好的工藝性能、焊接性較好?？捎糜谥圃?40℃以下汽輪機葉片、燃氣輪機葉片、增壓器葉片、透平葉片及導向葉片。

一、化學成分

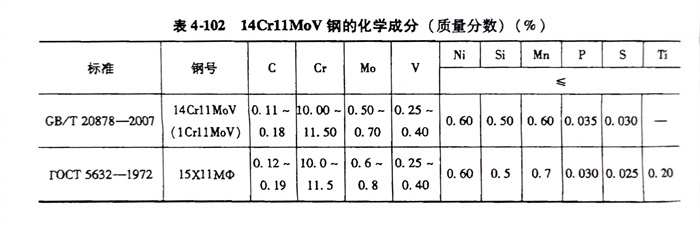

   14Cr11MoV（1Cr11MoV）不銹鋼的化學成分見表4-102。

二、熱加工

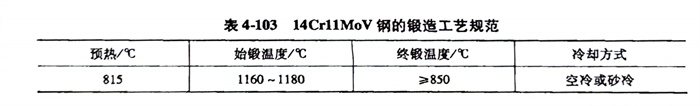

   14Cr11MoV（1Cr11MoV）不銹鋼的鍛造工藝規(guī)范見表4-103。

三、預備熱處理

  預備熱處理的過程如下：

    1. 軟化退火：750～800℃；爐冷。

    2. 完全退火：860～900℃；爐冷，退火后硬度≤200HBW。

四、淬火及回火

   14Cr11MoV（1Cr11MoV）不銹鋼淬火溫度1030～1100℃，油冷；回火溫度720～740℃，空冷（根據(jù)零件需要選擇回火溫度）。

五、力學性能

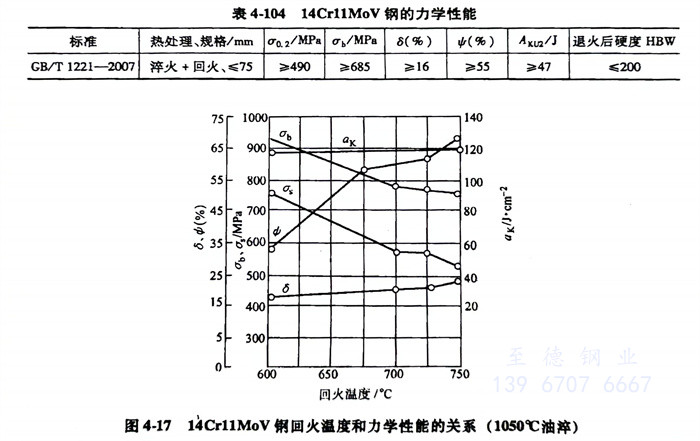

   14Cr11MoV（1Cr11MoV）不銹鋼的力學性能見表4-104，14Cr11MoV鋼回火溫度和力學性能的關(guān)系見圖4-17。

六、焊接性

   14Cr11MoV（1Cr11MoV）不銹鋼焊接性尚好，施焊前應(yīng)預熱到350～400℃，焊后冷卻到150℃以下，再在700℃以上高溫回火，不宜焊后直接回火，否則會降低焊縫及近焊縫金屬的韌性和塑性。
