13Crl1Ni2W2MoV(1Cr11Ni2W2MoV)不銹鋼是含鉻、鎳、鎢、鉬、釩的馬氏體不銹耐熱鋼。該鋼具有良好的抗氧化性能和較好的韌性,在淡水和濕空氣中有較好的耐蝕性,可用于制作汽輪機葉片等。


一、化學(xué)成分

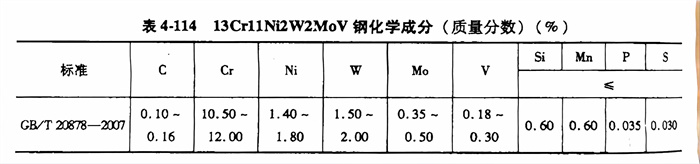

   13Crl1Ni2W2MoV(1Cr11Ni2W2MoV)不銹鋼的化學(xué)成分見表4-114。



二、熱加工

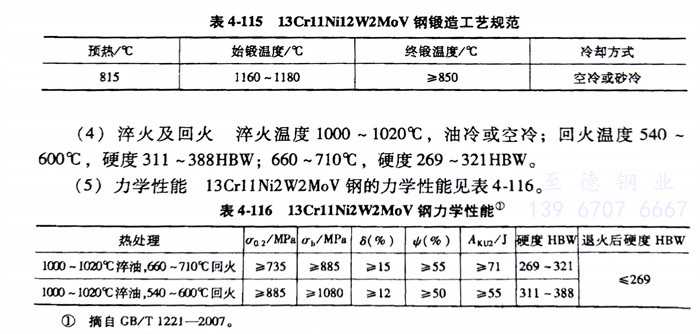

   13Crl1Ni2W2MoV(1Cr11Ni2W2MoV)不銹鋼的鍛造工藝規(guī)范見表4-115。



三、預(yù)備熱處理


  預(yù)備熱處理的過程如下:


    1. 正火溫度1000~1020℃,空冷。


    2. 退火溫度:780~850℃,緩冷,硬度≤269HBW。



四、淬火及回火


   淬火溫度1000~1020℃,油冷或空冷;回火溫度540~600℃,硬度311~388HBW;660~710℃,硬度269~321HBW。



五、力學(xué)性能


   13Crl1Ni2W2MoV(1Cr11Ni2W2MoV)不銹鋼的力學(xué)性能見表4-116。
