80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼是含鉻、硅、鎳的馬氏體不銹耐熱鋼，經(jīng)淬火、回火后有較高的硬度和耐磨性、淬透性較好，并有較好的耐蝕性。適宜制作以耐磨性為主的進(jìn)氣閥、排氣閥和閥座等。

一、化學(xué)成分

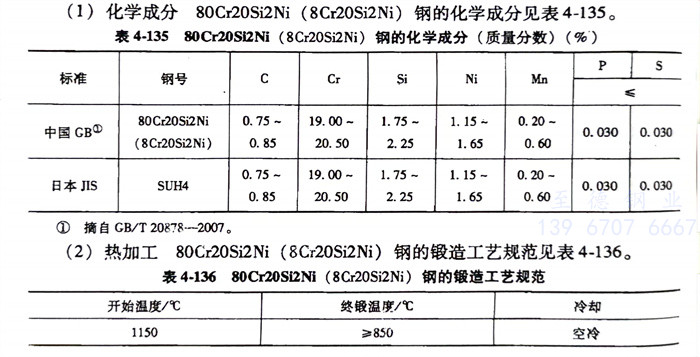

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的化學(xué)成分見(jiàn)表4-135。

二、熱加工

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的鍛造工藝規(guī)范見(jiàn)表4-136。

三、預(yù)備熱處理

   退火溫度為800～900℃，緩冷或爐冷至720℃后空冷≤321HBW。

四、淬火及回火

   淬火溫度為1030～1080℃，油冷；回火溫度為700～800空冷，硬度≥262HBW。

五、力學(xué)性能

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的室溫力學(xué)性能見(jiàn)表4-137。
