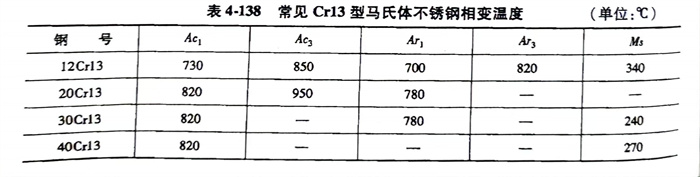

Cr13型馬氏體不銹鋼是工業(yè)生產(chǎn)中廣泛應(yīng)用的不銹鋼。雖然Cr13型馬氏體不銹鋼耐蝕性不高，但其力學(xué)性能可以通過熱處理強化。常用的Cr13型馬氏體不銹鋼包括12Cr13、20Cr13、30Cr13及40Cr13 不銹鋼等，其相變溫度見表4-138。
從表中可以看出：Cr13型馬氏體不銹鋼的相變溫度約為800℃，加熱超過800℃后空冷即可得到馬氏體，隨著淬火溫度的提高，碳化鉻（Cr23C6）不斷溶解，硬度和耐蝕性不斷提高?；鼗饡r碳化物析出過程強烈，使鋼的耐蝕性降低。因此淬火溫度宜控制在1050℃以下。Cr13鋼的回火溫度應(yīng)根據(jù)使用條件決定，若要求高硬度，取200～250℃低溫回火；若要求熱強度，則取600～750℃高溫回火。下面分別介紹一下常用的12Cr13、20Cr13、30Cr13、40Cr13鋼的熱處理工藝。
