Cr23型雙相不銹鋼是瑞典最先開發(fā)的雙相不銹鋼，不含鉬，鉻和鎳的含量也較低，它具有雙相不銹鋼的共性特點。兩相組織使其具有高的強度和耐應力腐蝕的性能，由于鋼中含有23％Cr，也有很好的耐孔蝕、縫隙腐蝕和均勻腐蝕的性能，它是作為一個具有高強度和價廉特色，能代替304L和316L常用奧氏體不銹鋼而開發(fā)的鋼種。它已被美國機械工程學會（ASME）確認可用于鍋爐和壓力容器，化工和煉油廠的管道。不少國家或地區(qū)已納入標準，如美國的UNSS32304，法國的Z3CN23-04AZ，瑞典的SS2327（Sandvik和Avesta廠使用的牌號是SAF2304），歐洲EN 10216-7和EN 10217-7標準的牌號為X2CrNiN23-4,1.4362。
一、022Cr23Ni4MoCuN 雙相不銹鋼簡介
022Cr23Ni4MoCuN（原習慣牌號為00Cr23Ni4N，相當于瑞典的SS2327）已納入GB/T-3280、GB/T 4237、GB/T 20878、GB/T 24511、GB/T 21832、GB/T 21833 等標準中。該牌號材料包括鋼板、焊接鋼管、無縫鋼管等，化學成分見表7-1。
二、SAF2304 雙相鋼簡介

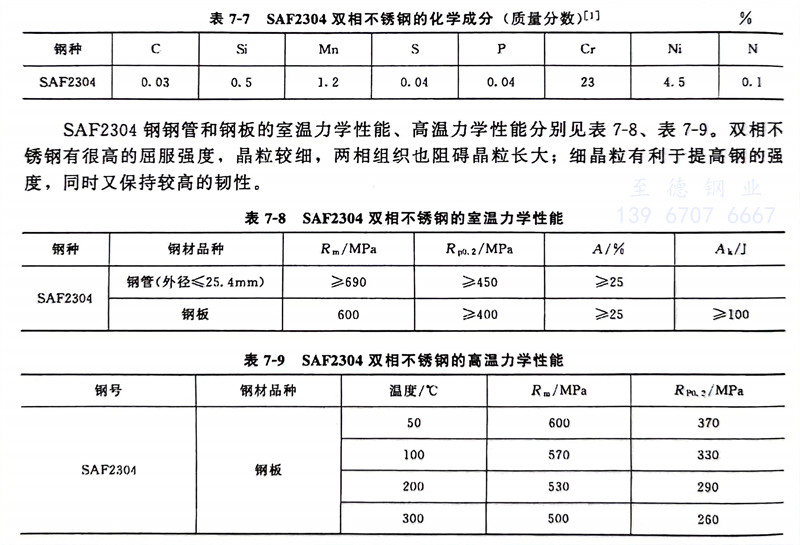

瑞典的SAF2304鋼典型的化學成分見表7-7，成分平衡的較好鐵素體和奧氏體相約各占一半，固溶處理溫度為1000℃左右，經此處理后，組織有40％～50％鐵素體和60％～50％奧氏體。奧氏體相穩(wěn)定。焊接后在HAZ能再形成奧氏體，從而保證與母材相當的力學性能和耐腐蝕性能。
SAF2304 雙相不銹鋼管和鋼板的室溫力學性能、高溫力學性能分別見表7-8、表7-9。雙相不銹鋼有很高的屈服強度，晶粒較細，兩相組織也阻礙晶粒長大；細晶粒有利于提高鋼的強度，同時又保持較高的韌性。
由于SAF2304 雙相鋼仍有鐵素體不銹鋼的特征，會產生475℃脆性，不宜在300℃以上長時間加熱，否則會導致韌性下降。
