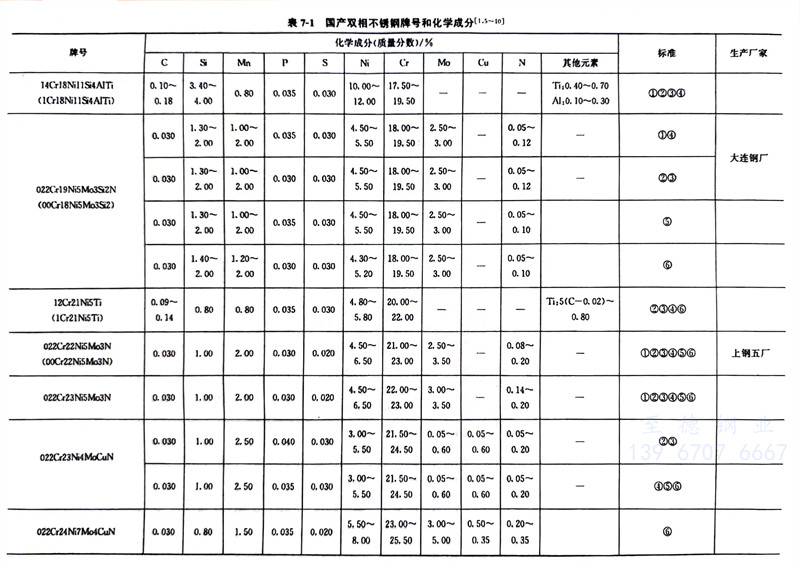

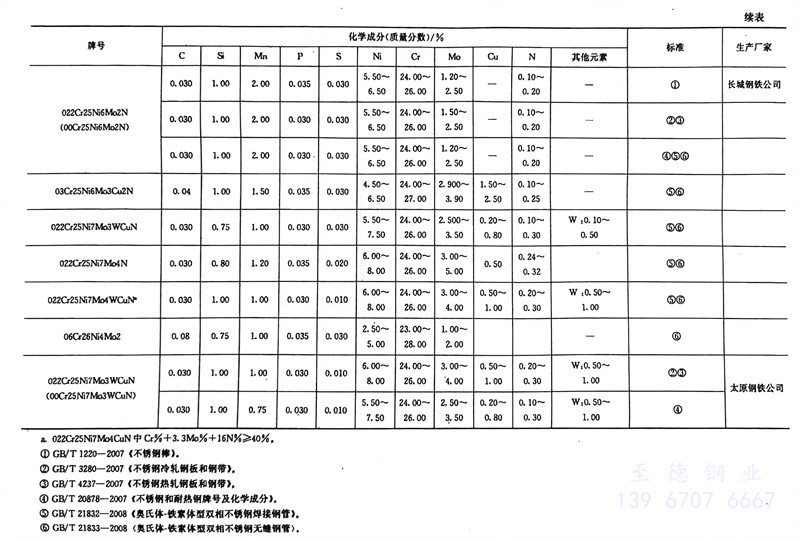

022Cr25Ni6Mo2N（原習慣牌號為00Cr25Ni6Mo2N）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T21832、GB/T 21833等標準中。該牌號材料為尿素用鋼，包括鋼板、焊接鋼管、無縫鋼管等?；瘜W成分見表7-1。該材料與國外接近的雙相不銹鋼有日本的SUS329J1 不銹鋼（日本在1972年將SUS329J1納入JIS標準），日本金屬NTKR-4  不銹鋼，英國的Zeron25不銹鋼（鑄），美國的7-MoPLVS 不銹鋼，美國ASTM A789M、ASTM A790標準中牌號為S31200 不銹鋼。

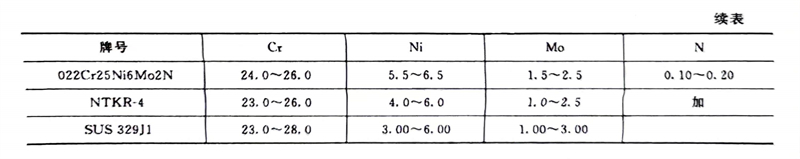

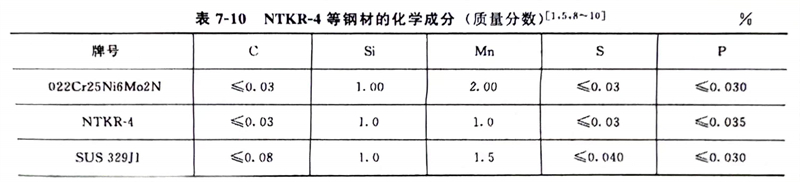

   022Cr26Ni5Mo2N、SUS 329J1 雙相不銹鋼的耐腐蝕疲勞性能遠比316L（尿素級）鋼好，這對在低應力、低頻率交變載荷條件下工作的尿素甲銨泵泵體選材有重要的參考價值。為了便于比對，將中國的022Cr26Ni6Mo2N，日本的SUS 329J1、NTKR-4等雙相不銹鋼化學成分，列入表7-10中。

   022Cr25Ni5Mo2N鋼中wMo為1％～3％，可提高雙相不銹鋼耐點腐蝕和縫隙腐蝕的能力，但是鉬的加入會使這類鋼具有明顯的475℃脆性，也有。相形成的傾向。固溶溫度低于1000℃時，有可能出現(xiàn)。相脆化，將降低其沖擊韌性。

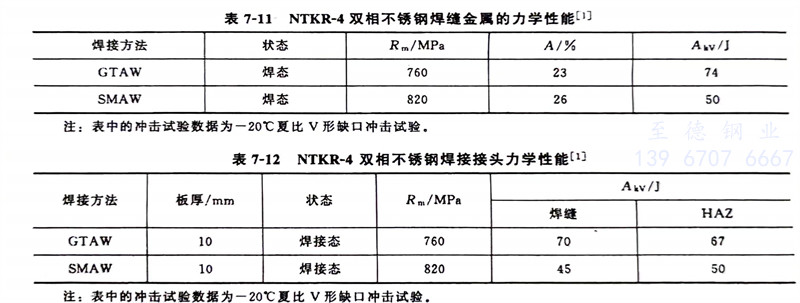

   NTKR-4等雙相不銹鋼焊縫金屬和焊接接頭力學性能分別見表7-11和表7-12。
