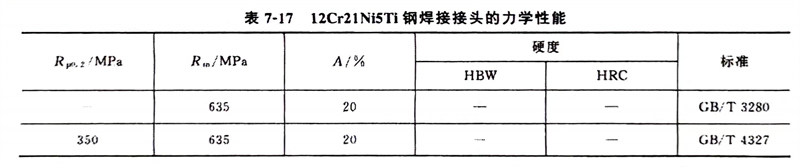

Cr21型雙相不銹鋼的焊接性良好，可以采用各種焊接方法進(jìn)行焊接。采用與母材成分相同的焊接填充材料后，焊縫金屬的性能與母材相近。采用SMAW焊接時(shí)，也可使用不含穩(wěn)定化元素的18-8型奧氏體不銹鋼焊條。12Cr21Ni5Ti鋼焊后的力學(xué)性能見(jiàn)表7-17。
焊接Cr21型雙相不銹鋼的焊接方法有焊條電弧焊和鎢極氬弧焊。焊條電弧焊可選用E309和E309L型焊條；氬弧焊可選H0Cr20Ni14Mo3焊絲作為填充金屬。施焊時(shí)，為了防止熱影響區(qū)晶粒粗大，盡量使用小的熱輸入，其他工藝措施與焊接Cr18型雙相不銹鋼相同。
