07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼是在12Cr18Ni9 不銹鋼的基礎(chǔ)上加入鈦的奧氏體不銹鋼。由于鋼中含鈦。使鋼具有較高的抗晶界腐蝕性能，在一些不同濃度、不同溫度的有機酸中都具有良好的耐蝕性。這種鋼經(jīng)過熱處理（1050～1100℃，在水中或在空氣中冷卻）后，呈單相奧氏體組織，因此在強磁中不產(chǎn)生磁感應(yīng)。適宜制造無磁模具和要求高耐蝕性的塑料模具，還適于制造耐酸容器和耐酸設(shè)備襯里、輸送管道，例如氮肥工業(yè)用的吸收塔和換熱器等。

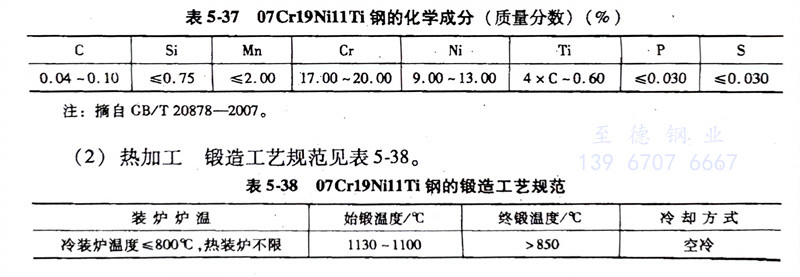

（1）化學(xué)成分： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼的化學(xué)成分見表5-37。

（2）熱加工： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼的鍛造工藝規(guī)范見表5-38。

                    由于鋼的導(dǎo)熱性差，故應(yīng)均勻加熱，鍛壓時宜選用較大的壓下量和高的終鍛溫度，以獲得較好的力學(xué)性能，減小形成裂紋的可能性。

（3）預(yù)備熱處理： 預(yù)備熱處理的過程如下：

       a. 冷拉坯料退火：970℃水冷。

       b. 冷拉材中間退火：850℃水冷。

        c. 消除加工應(yīng)力退火：300～350℃，保溫1～2h，空冷。

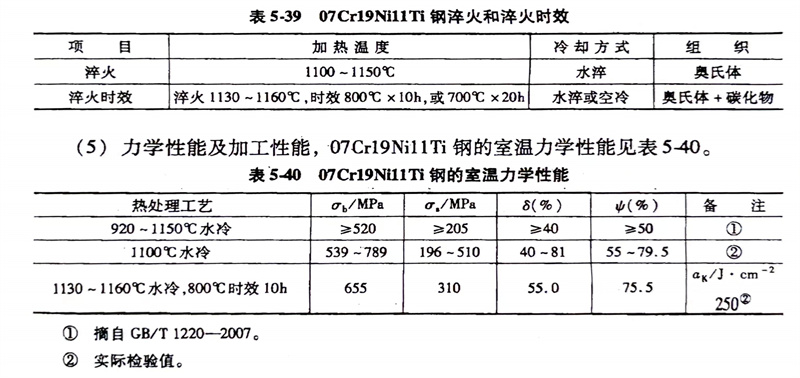

（4）淬火及時效： 淬火及淬火時效見表5-39；穩(wěn)定化處理；固溶后加熱溫度為850～900℃，保溫1～2h空冷。

（5）力學(xué)性能及加工性能：07Cr19Ni11Ti不銹鋼的室溫力學(xué)性能見表5-40。

     冷加工性能：冷變形性能良好，可以進(jìn)行各種加工，如彎曲、卷邊、折疊等，并有良好的深沖性能。

     切削加工性能：較好，應(yīng)選用優(yōu)質(zhì)刀具加工。

（6）焊接性能：焊接性很好，可用各種方法進(jìn)行焊接，焊后不需進(jìn)行熱處理。
