022Cr19Ni10、1.4306、S30403、304L不銹鋼是奧氏體超低碳不銹鋼，是在12Cr18Ni9（1Cr18Ni9）鋼的基礎(chǔ)上發(fā)展演變起來的鋼，性能類似于12Cr18Ni9（1Cr18Ni9）鋼。與0Cr18Ni9比較碳降低，鎳稍許增加，強(qiáng)度稍低，但其敏化態(tài)耐晶間腐蝕能力顯著優(yōu)于0Cr18Ni9和0Cr18Ni9Ti。常用于制造耐酸介質(zhì)腐蝕的各種設(shè)備、容器、管道和構(gòu)件。主要用于需焊接且焊接后又不能進(jìn)行固溶處理的耐蝕設(shè)備和部件。


（1）化學(xué)成分：022Cr19Ni10、1.4306、S30403、304L不銹鋼的化學(xué)成分見表5-41。


（2）熱加工： 022Cr19Ni10、1.4306、S30403、304L不銹鋼的鍛造工藝規(guī)范見表5-42。




（3）預(yù)備熱處理： 預(yù)備熱處理的過程如下：


      a. 冷拉坯料退火：970℃水冷。


      b. 冷拉材中間退火：850℃水冷。


      c. 消除加工應(yīng)力退火：300～350℃，保溫1～2h，空冷。


（4）固溶處理: 1050～1100℃水冷或空冷，硬度≤201HBW。

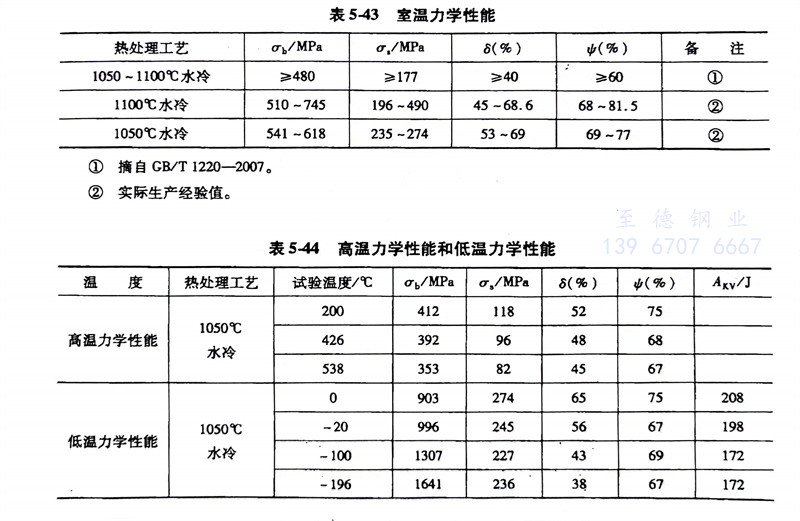

（5）力學(xué)性能：022Cr19Ni10、1.4306、S30403、304L不銹鋼的力學(xué)性能見表5-43和表5-44。




（6）工藝性能： 022Cr19Ni10、1.4306、S30403、304L不銹鋼具有良好的冷、熱加工性能，可采用通用的各種冷、熱加工工藝，但冷加工較易產(chǎn)生加工硬化，變形量過大，應(yīng)作中間退火處理，以利于進(jìn)一步加工。


（7）焊接： 焊接性能良好，焊后不需進(jìn)行熱處理。此鋼用電弧焊、氬弧焊后有良好的耐蝕性，不出現(xiàn)刀口狀腐蝕，建議采用A002焊條。


（8）耐蝕性： 022Cr19Ni10、1.4306、S30403、304L不銹鋼在鹽中的耐腐蝕數(shù)據(jù)如下


      a. 在硝銨（任何濃度、溫度）、硫銨（濃度10％，室溫）、硫酸鎂（任何濃度、溫度）、過硫酸鉀（濃度5％，溫度34℃）和磷酸鈉（濃度5％，溫度15.6℃）介質(zhì)條件下無腐蝕。


      b. 在硝酸鈉（濃度53％、溫度29.5℃）和碳酸鈉（濃度10％、溫度15.6℃）中腐蝕極微（＜0.0007mm/a）。
