1. 對焊管件


    通常用于DDN≥50mmm的管道,廣泛應用于石油化工裝置中的易燃、可燃介質以及高的溫度-壓力參數的其他介質管道。對焊管件比其他連接形式的管件連接可靠、施工方便、價格便宜、沒有泄漏點。管件的壁厚等級用管子表號表示,常用的管子表號有Sch40、Sch80,選用對焊管件時,管件的管子表號應和與其連接的管子的管子表號相同,即管件與管子等強度(而不是等壁厚),只是管件端部的壁厚與管子的壁厚相同。我國鋼制對焊管件的國家標準GB 12459、中國石油化工總公司標準SH 3408基本與ASME B16.9、ASMEB16.28、JIS、JPI-7S、JPI-7S-1相同。常用的對焊管件有彎頭、三通異徑管(大小頭)和管帽,彎頭、三通、異徑管大多采用無縫鋼管或焊接鋼管通過推制、拉拔、擠壓而成,管帽多采用鋼板沖壓而成。



 2. 承插焊管件

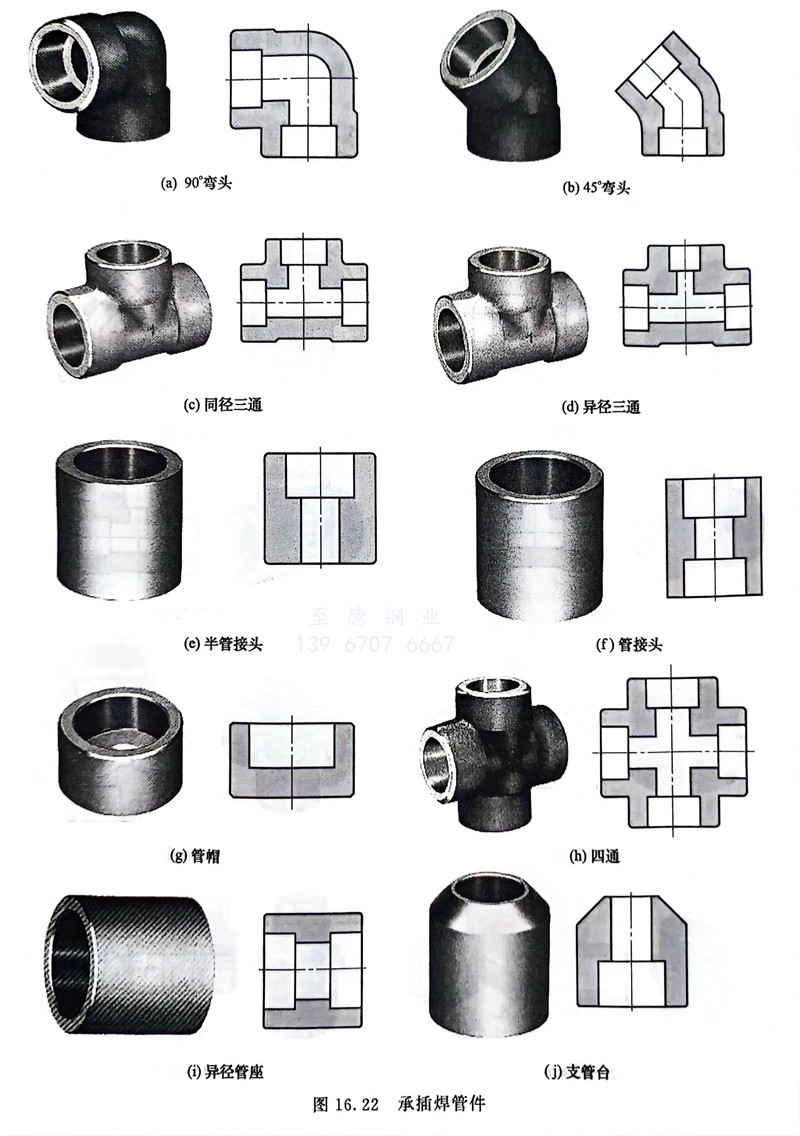

    如圖16.22所示。通常情況下,承插焊管件用于DN≤40mm、管壁較薄的管子和管件之間的連接。承插焊管件通常采用模壓鍛造后再機械加工成形工藝制造。安裝施工方便,可靠性較好。要注意插口與承口的配合,承插焊連接必定為一個是插口管件,另一個為承口管件。插口管件有管、短管、異徑短節、螺紋短節堵頭等;承口管件有彎頭、三通、管帽、加強管口、活接頭、管箍等以及閥門、法蘭,在應用中應考慮這些管件之間的搭配組合以及所需的結構空間。


圖 22.jpg


 3. 螺紋管件


    常用材料有鍛鋼、鑄鋼、鑄鐵、可鍛鑄鐵,石油化工裝置的工藝管道大多選用鍛鋼制錐管螺紋管件。常用鍛鋼制螺紋管件的標準有 HG/T 21632、GB/T 14626、GB19326、ASME B16.1、GB 3287、MSS SP83、MSS SP97、MSS SP95、GB 8464、API602。螺紋連接也多用于DN≤40mm的管子及其元件之間的連接,常用于不宜焊接或需要可拆卸的場合。管螺紋分圓錐管螺紋和圓柱管螺紋兩種,一般管件、設備采用圓柱管螺紋,管子采用圓錐管螺紋,除安裝方便外密封性能也好??慑戣T鐵管件大都采用圓錐管螺紋,它與采用圓錐管螺紋的管子連接,效果極佳。


    常用的圓錐管螺紋有55°管螺紋(多用于歐洲)和60°圓錐管螺紋(多用于美國)兩種。ISO 7/1為55°錐管螺紋,日本標準同時包含55°錐管螺紋和60°錐管螺紋兩種。GB7306為55°圓錐管螺紋,等同采用ISO7/1,螺紋錐度為1:16,牙型角55°,尺寸范圍1/16"~6",螺紋標志代號R(圓錐外螺紋),Rc(圓錐內螺紋)。GB 12716為60°錐管螺紋,等同采用ASME1.20.1,螺紋錐度為1:16,牙型角60°,尺寸范圍1/16"16"~12",標識NPT,兩種圓錐管螺紋不能互換。

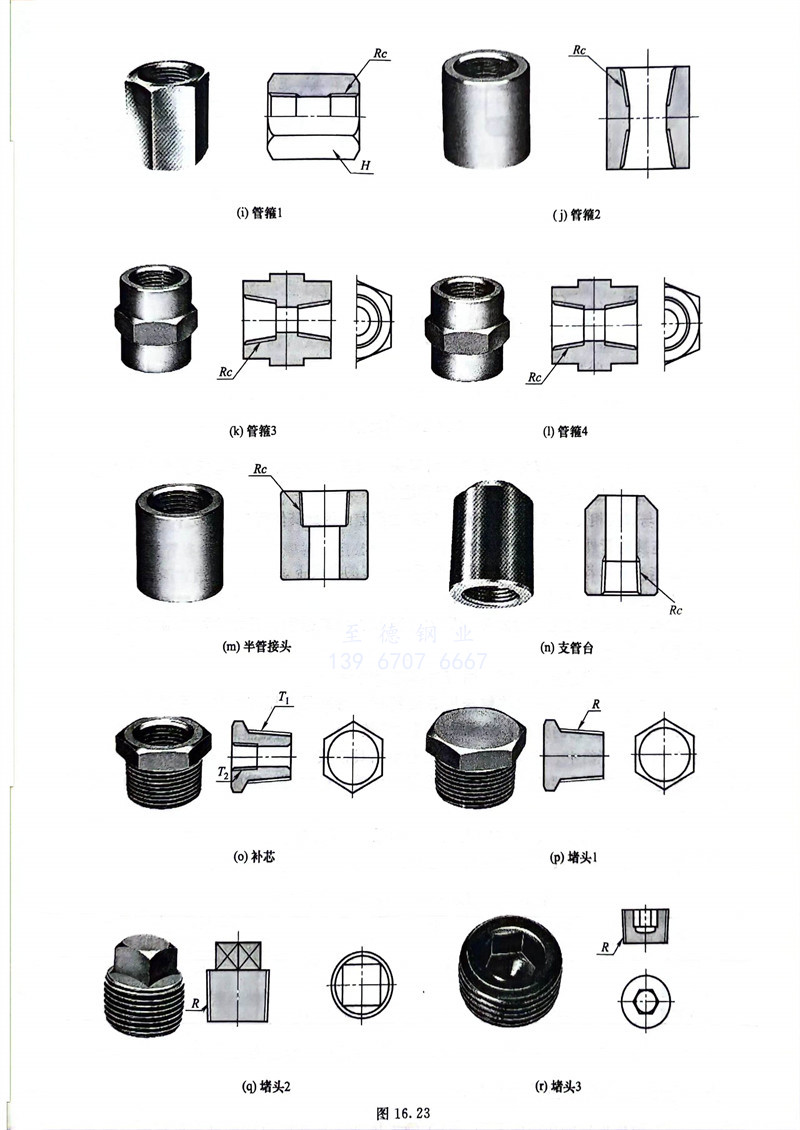

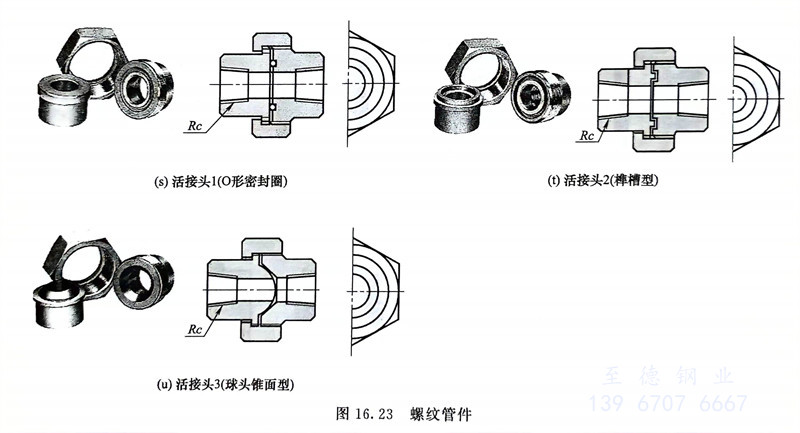

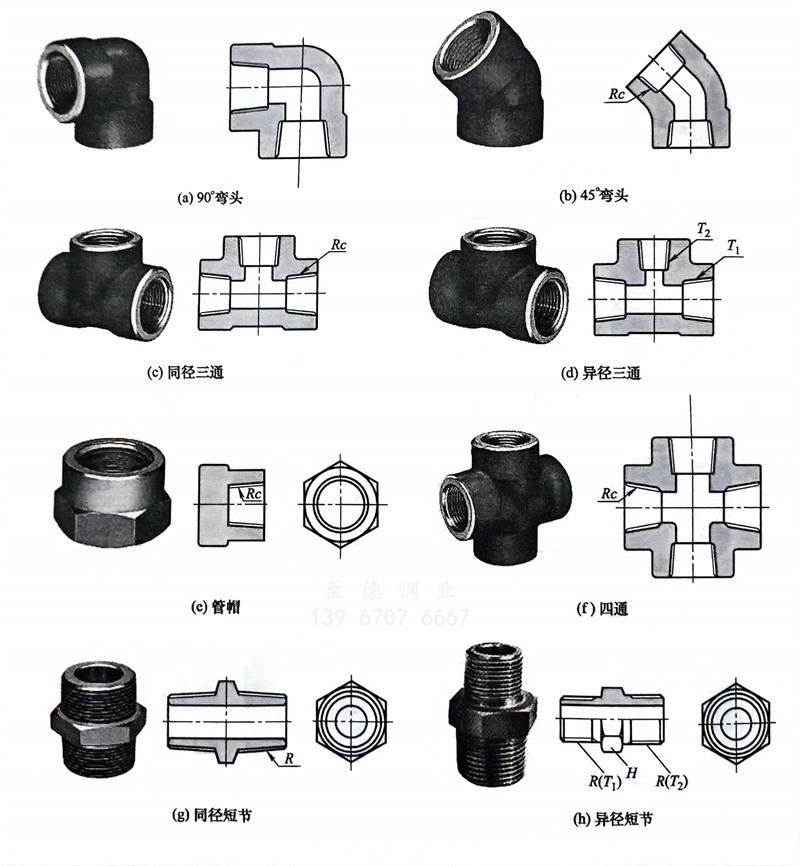

    常用的管件中,螺紋短節為外螺紋,而彎頭、三通、管帽、活接頭等多為內螺紋,如圖16.23所示,使用時應注意它們之間的搭配和組合。




    螺紋連接與焊接相比,其接頭強度低,密封性能差,因此其使用時,常受下列條件的限制。


        a. 螺紋連接的管件應采用錐管螺紋。


       b. 螺紋連接不推薦用在大于200℃及低于-45℃的溫度下。


       c. 螺紋連接不得用在劇毒介質管道上。


       d. 螺紋連接不推薦用在可能發生的腐蝕、縫隙腐蝕或振動、壓力脈動及溫度變化可能產生交變載荷的管道上。


       e. 用于可燃?xì)怏w管道上時,宜采用密封焊進行密封。


       f. 管道螺紋連接適用低壓流體輸送用焊接鋼管,特別是低壓流體輸送用鍍鋅鋼管,為了不損壞鍍鋅層,保證工藝的要求,必須采用螺紋連接。


       g. 建筑鍍鋅鋼管給水、熱水供應,建筑衛生潔具連接的鋼管,建筑銅管給水,建筑燃?xì)夤?yīng)的鋼管連接,建筑采暖系統中連接散熱器的立管、橫支管,需要拆卸的管等均采用螺紋連接。


       h. 管道與帶螺紋的設備、附件的連接也必須采用螺紋連接。

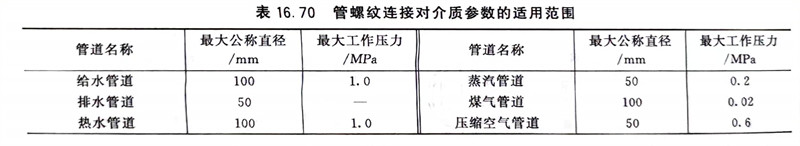

       管螺紋連接對介質參數的適用范圍見表16.70。




四、管道連接方法還有法蘭連接、溝槽連接、熱熔連接、卡套連接、卡壓連接方法等。
