不銹鋼表面存在的氧化皮結構致密,與基體附著力強,在以后的鈍化、電鍍、著色等裝飾處理之前必須首先要清除干凈。前面我們已經介紹過機械法清除氧化皮,但要徹底清除比較困難。因此要想較好地清除氧化皮,首先進行預處理使氧化皮疏松,然后再進行酸洗才易于除去。

1. 堿性硝酸鹽熔融法

   熔融鹽成分: 氫氧化物87%(質量分數(shù)),硝酸鹽(硝酸鈉) 13%(質量分數(shù))。鹽浴溫度:450~470℃。處理時間:鐵素體不銹鋼為5min,奧氏體不銹鋼為30min。在處理過程中,鉻的氧化物與堿和硝酸鈉發(fā)生化學反應被除去。

   其工藝流程是: 蒸氣除油→預熱(150~250℃,時間為20~30min)→熔融鹽處理→水淬→熱水洗。

2. 浸漬法處理

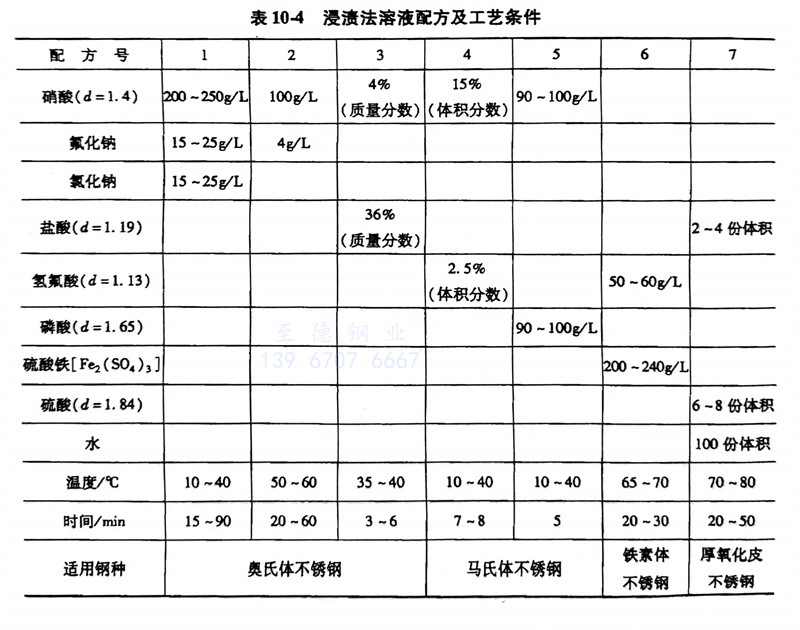

    為了使不銹鋼零件上的氧化皮松動,可直接采用強酸進行浸漬預處理,并應嚴格控制浸漬時間和溫度。其溶液配方及工藝條件見表10-4。

3. 電化學處理

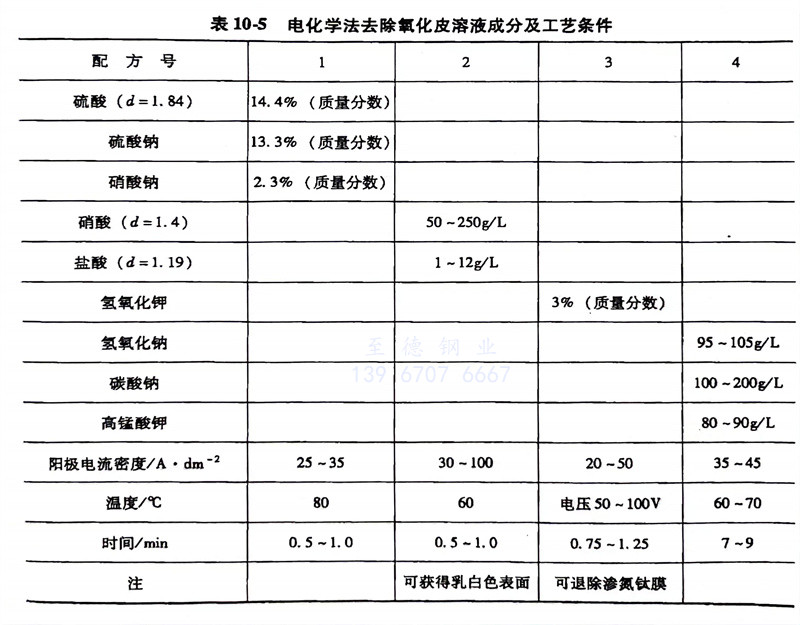

   利用電化學溶解及電極上析出氣泡的作用剝離氧化皮。優(yōu)點是速度快、腐蝕性小。其溶液成分及工藝條件見表10-5。
