国产产无码乱码精品久久鸭,在线观看国产一区二区三区,十八禁视频在线观看免费无码无遮挡骂过,中文区中文字幕免费看,亚洲av日韩aⅴ无码色老头,河北炮打泻火老熟女,狠狠躁天天躁夜夜躁婷婷,中文字幕一精品亚洲无线一区,亚洲不卡中文字幕无码,亚洲综合另类小说色区色噜噜

00Cr17Ni13Mo2N (316LN)

（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼 是在相應(yīng)不含氮的牌號(hào)基礎(chǔ)上發(fā)展起來的鋼種。由于氮的加入，顯著地提高了鋼的強(qiáng)度，同時(shí)仍保持較高的塑韌性水平。在耐蝕性方面，除仍保留原始鋼種的耐蝕特點(diǎn)外，氮的加入亦改善了鋼在某些方面的耐蝕性，如耐點(diǎn)蝕、縫隙腐蝕和耐晶間腐蝕方面均得到不同程度的提高，鋼的冶金生產(chǎn)工藝性能沒出現(xiàn)大的變動(dòng)，易于生產(chǎn)板、管、絲、帶、鍛件、型材等冶金產(chǎn)品。在不含氮鋼種的的強(qiáng)度稍顯不足的應(yīng)用領(lǐng)域，此兩鋼種是最佳候選材料。

一、化學(xué)成分

（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼的化學(xué)成分列于表1-160。

二、室溫力學(xué)性能

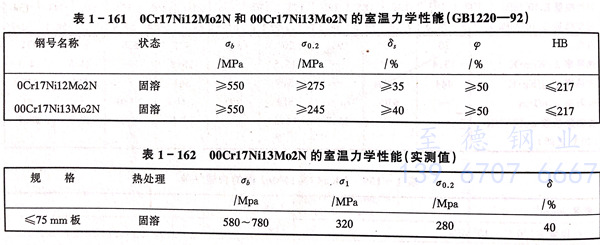

（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼的室溫力學(xué)性能見表 1-161 一些實(shí)測數(shù)據(jù)見表 1-162 。

三、高溫力學(xué)性能

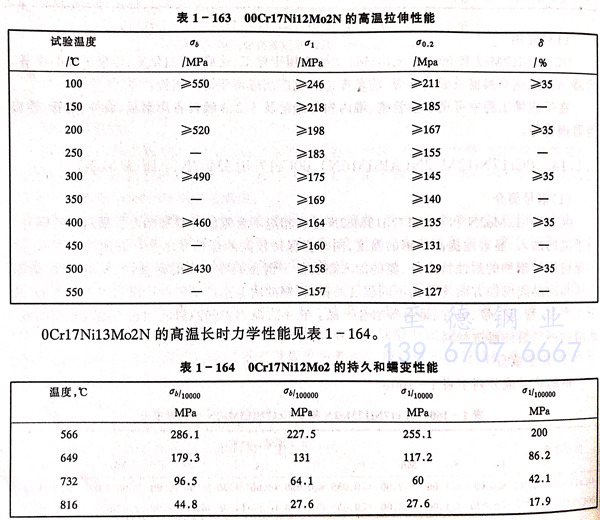

（00Cr17Ni13Mo2N）316LN不銹鋼的高溫拉伸性能見表 1-163 。

（0Cr17Ni13Mo2N）316N不銹鋼的高溫長時(shí)力學(xué)性能見表 1-164。

四、斷裂韌性

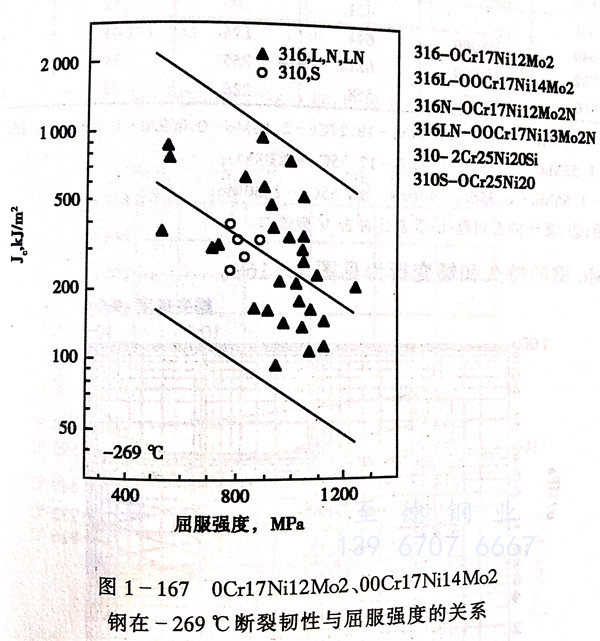

 含氮的（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼在低溫的斷裂韌性見圖1-167。

五、耐蝕性

  兩個(gè)含氮鋼的耐蝕性基本保持了不含氮鋼的耐蝕水平。而在耐點(diǎn)蝕和耐縫隙腐以及耐晶間腐蝕方面則有所改善。作為尿素生產(chǎn)設(shè)備用鋼，（00Cr17Ni13Mo2N）316LN不銹鋼在休氏腐蝕實(shí)驗(yàn)中（65%HNO₃,沸騰，48h x 5),其腐蝕率小于3.3μm/48h，耐點(diǎn)蝕，耐縫隙腐蝕，耐應(yīng)力腐蝕及耐選擇性腐蝕均優(yōu)于316L不銹鋼。對(duì)于高碳的（0Cr17Ni13Mo2N）316N不銹鋼，在經(jīng)過焊接或450~900℃的溫度范圍受熱，耐晶間腐蝕明顯下降，欲恢復(fù)其耐晶間腐蝕性能，需進(jìn)行固溶處理。若不允許固溶處理，應(yīng)選擇（00Cr17Ni13Mo2N）316LN不銹鋼。

六、工藝性能

  a. 熱加工 鋼的熱加工性能良好，與不含氮鋼相似，由于其強(qiáng)度高，需稍大的變形力。適宜的熱加工溫度范圍為1150~850℃。

  b. 冷加工 除變形抗力稍大外，此類鋼易于冷成形。

  c. 熱處理 固溶處理溫度為1010~1120℃.薄帶生產(chǎn)的保溫時(shí)間為5min/mm(厚度），在水或空氣中冷卻。消除應(yīng)力退火溫度為250~450℃ x (2~4h)空冷。

  d. 焊接可采用各種焊接方法進(jìn)行焊接，焊接材料宜選用與之相匹配的含氮的焊接材料，以保證材料的力學(xué)性能，對(duì)于00Cr17Ni13Mo2N鋼焊后不需固溶處理，在強(qiáng)腐蝕環(huán)境下使用的焊接件，不推薦選用0Cr17Ni12Mo2N。

七、物理性能

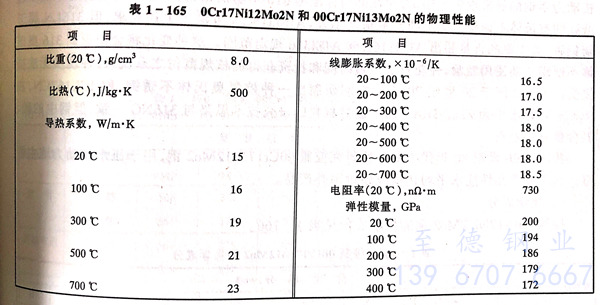

   316N不銹鋼和316LN不銹鋼材料的物理性能見表1-165。

八、應(yīng)用

  （0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼主要用于要求較高強(qiáng)度的腐蝕環(huán)境，超低碳型00Cr17Ni13Mo2N在化肥生產(chǎn)，人造纖維生產(chǎn)，造紙工業(yè)，制藥工業(yè)的反應(yīng)器，高壓設(shè)備管線、泵、閥門等得到廣泛應(yīng)用。在尿素生產(chǎn)中，需通過休氏試驗(yàn)的設(shè)備和管線尤其適用。亦可用于超導(dǎo)和核聚變環(huán)境中的無磁高強(qiáng)度部件。
